요기에 올립니다.



Torque (토크):어떤 체에 작용하여 물체를 회전시키는 물리량으로 비틀림모멘트라고도하며

단위는 N·m 또는 kgf·m를 사용한다.



자전거를 조립하거나 수리하다보면 부품마다 5Nm 이런식으로 표시된것을 볼수가있는데요

Nm은 뉴턴미터라고 읽으며 1 N.m = 0.10197kgf * 100cm = 10.2 kgf.cm 으로 변환되며

특히 알루미늄보다 카본 자전거의경우 꼭 필요한것이 토크렌치일것입니다.

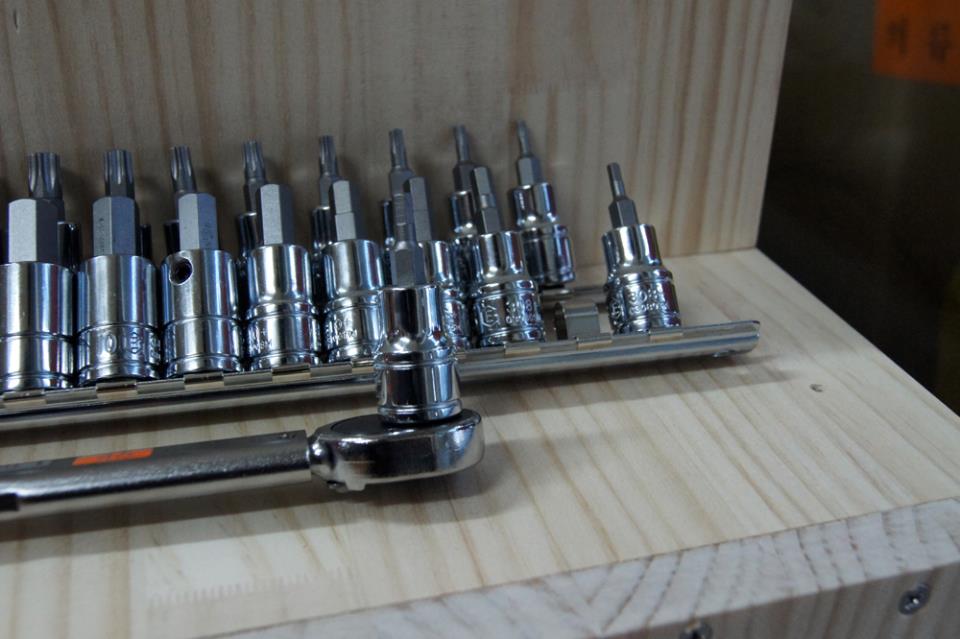

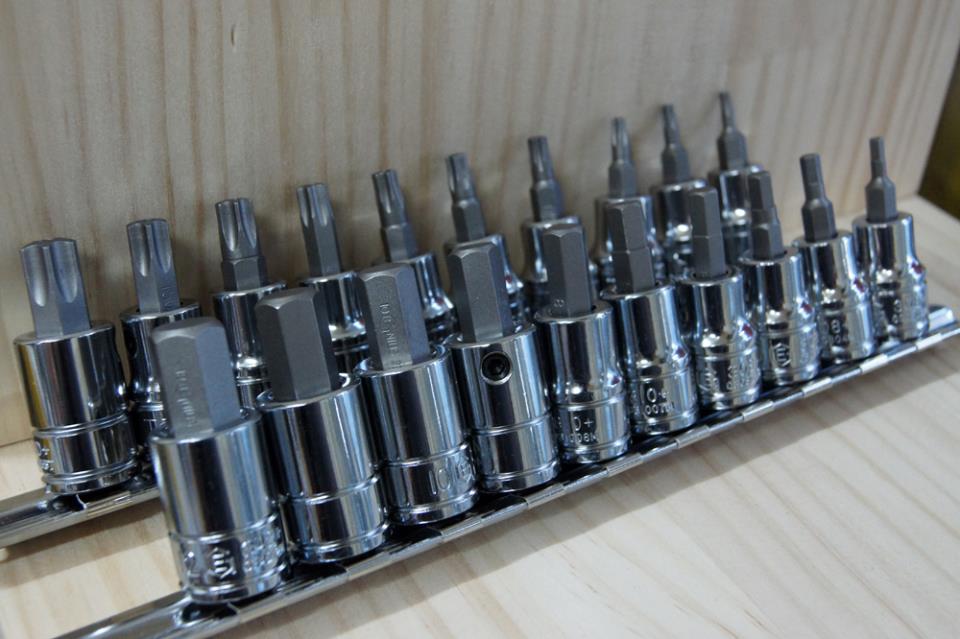

비트소켓 별렌치셋트이며

10 3/8" 헤드에 끼울수있는 비트소켓입니다.

T55,T50,T45,T40,T30,T27,T25,T20,T15,T10 까지 10개로 구성되어있으며 자전거의 모든 별렌치에 적용 가능하겠더군요

작은 사진속은 육각렌치 비트소켓으로

10 3/8" 용이며

3,4,5,6,7,8,9,10,11,12mm로 구성되어 10개의 육각렌치 비트로 구성되어있습니다.

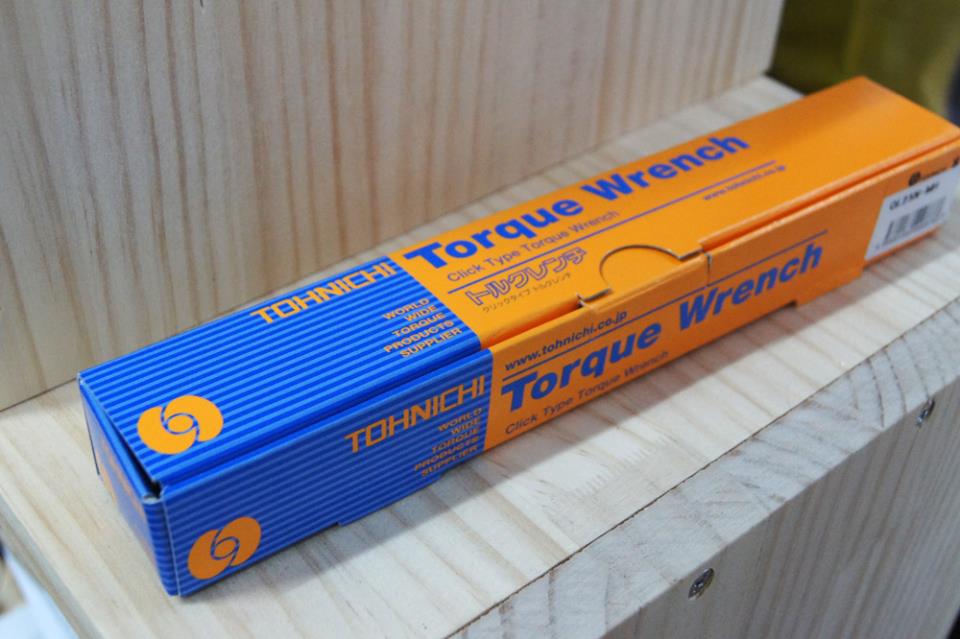

수동 토크렌치입니다.

대중적이면서도 정확도가 좋은 토니치(TOHNICHI) 토크렌치를 구입했는데요

년수로 2년이 지나고 작년 여름에 구입한것인데 오늘 개봉합니다.

요즘 시국을보면 잘못 구입했다고 느껴지는 연장중에 하나여서 토크렌치 사용기 사진도 미루다가

이제 올리고있군요 요즘 자전거용 토크렌치로 토픽이나 BBB혹은 아이스툴즈 파크툴등 다양하게

있으니 너무 큰것말고 작은 토크측정이 가능한것으로 하시면 좋을것이며 디지털이 아무래도 편하겠습니다.


그럼 이왕 구입했으니 설명서나 보려합니다.

소켓렌치인데요 흔히 복스렌치라고도합니다.

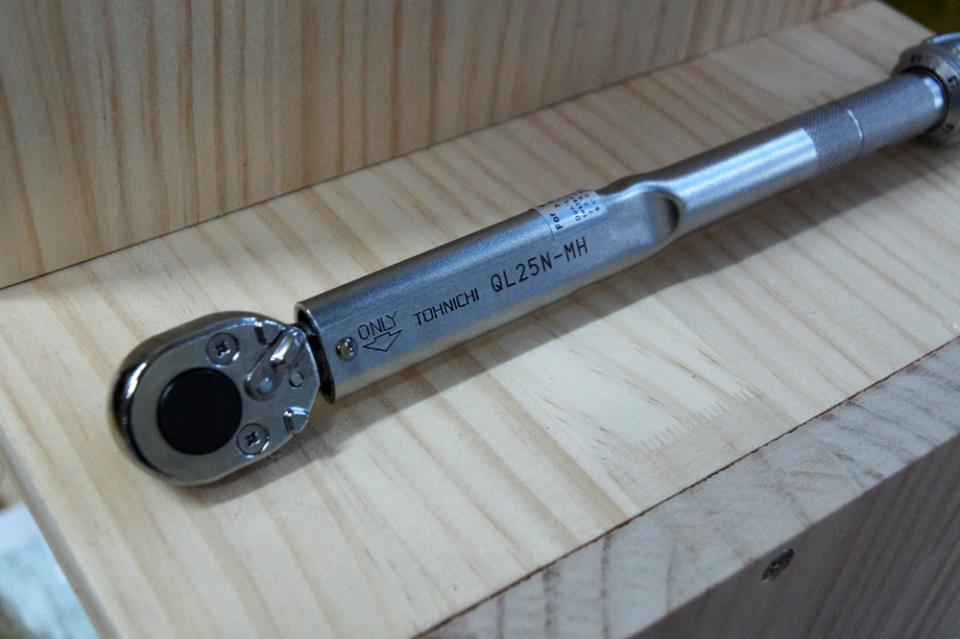

QL25N-MH모델은 측정범위가 5~25 최소단위0.25이며

비트 헤드규격은 9.5(3/8")이고 길이 220mm로 비교적 작고 아담한 사이즈입니다.

해당 토니치 소켓렌치는 허용토크에 다다르면 헤드와 몸통이 꺽이면서 (딸깍) 해당 토크임을 알려줍니다.

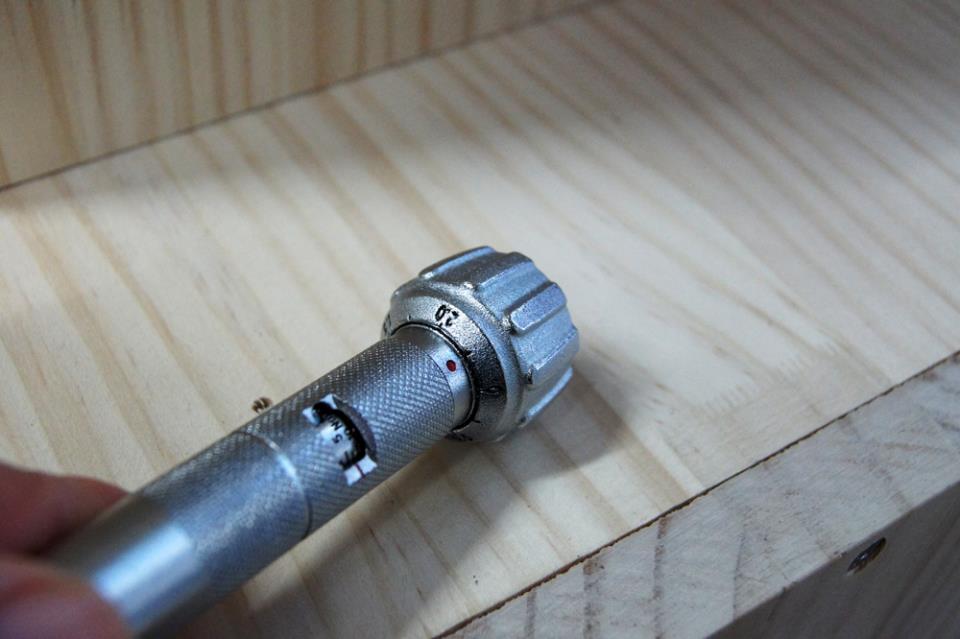

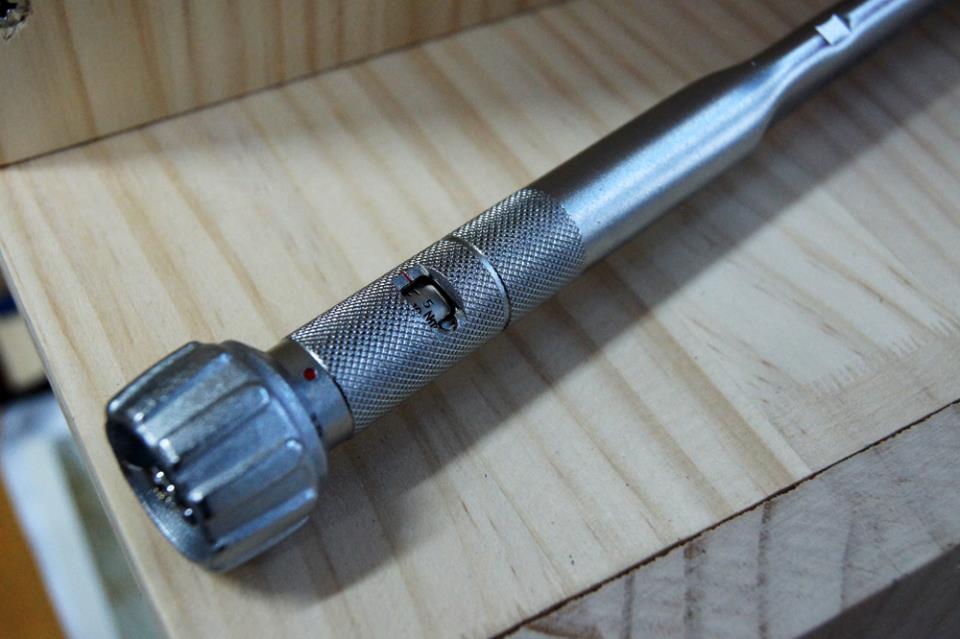

토크 조정방법은 본체의 안쪽에 토크게이지가 보이며 몸통 하단의

버니어다이얼을 돌려서 미세조정을 (0.25) 하게되어있습니다.




5Nm에 정확하게 맞춘후에 - 1.0을 돌리면 4Nm이 +1.0을 돌리면 6Nm이 되는것이지요

아직 토니치의 엔지니어분께 통화를해서 정확하게 물어봐야할것같은데

http://dong-rim.co.kr/xe/HOME


동림통상이며 여기에서 취급을합니다.


암튼 보이는 버니어 다이얼의 숫자를 조정하시는겁니다.

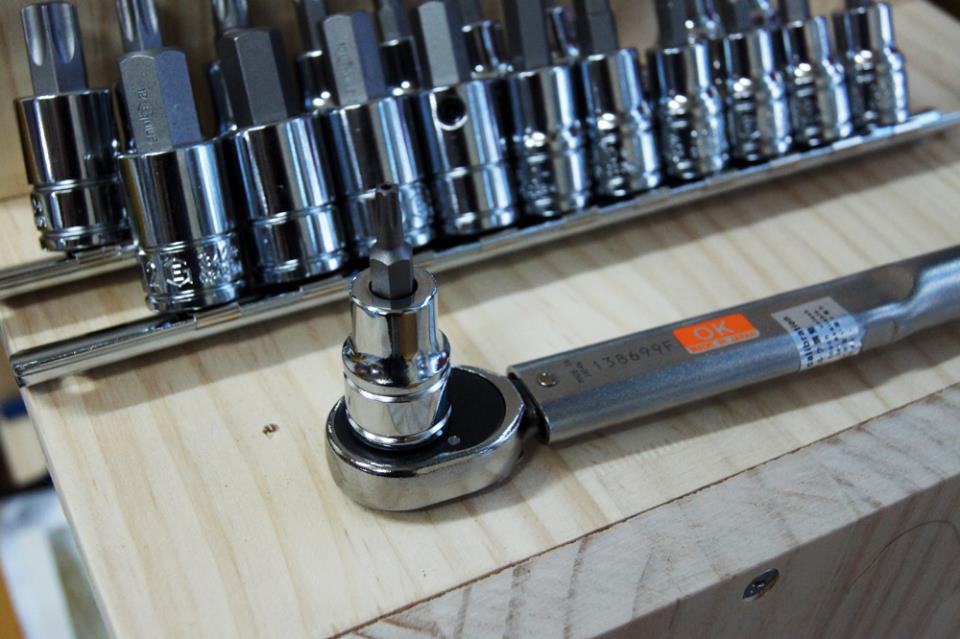

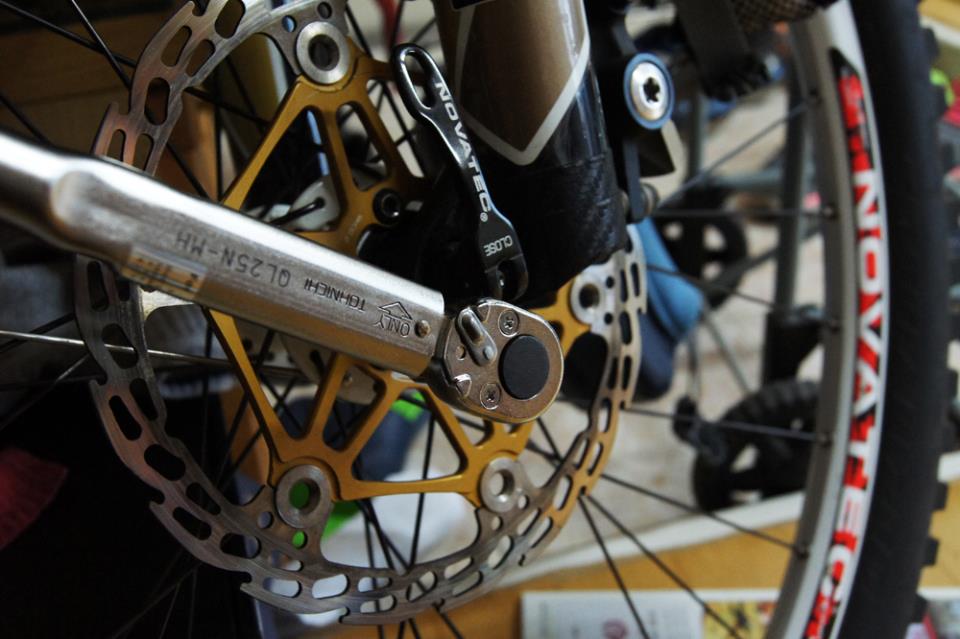

T20별렌치 비트를 장착

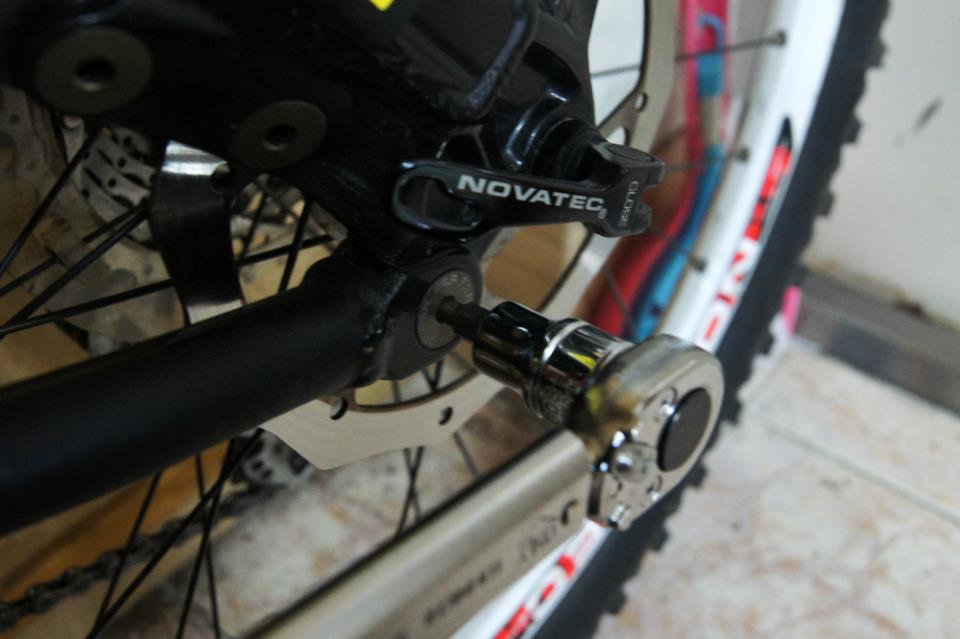

4mm 육각렌치 비트를 장착

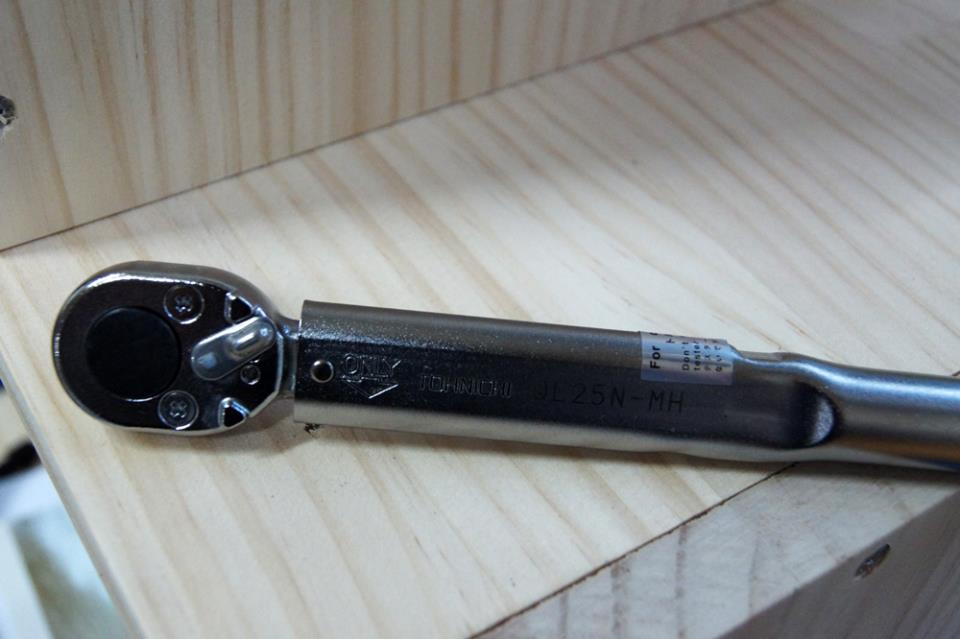

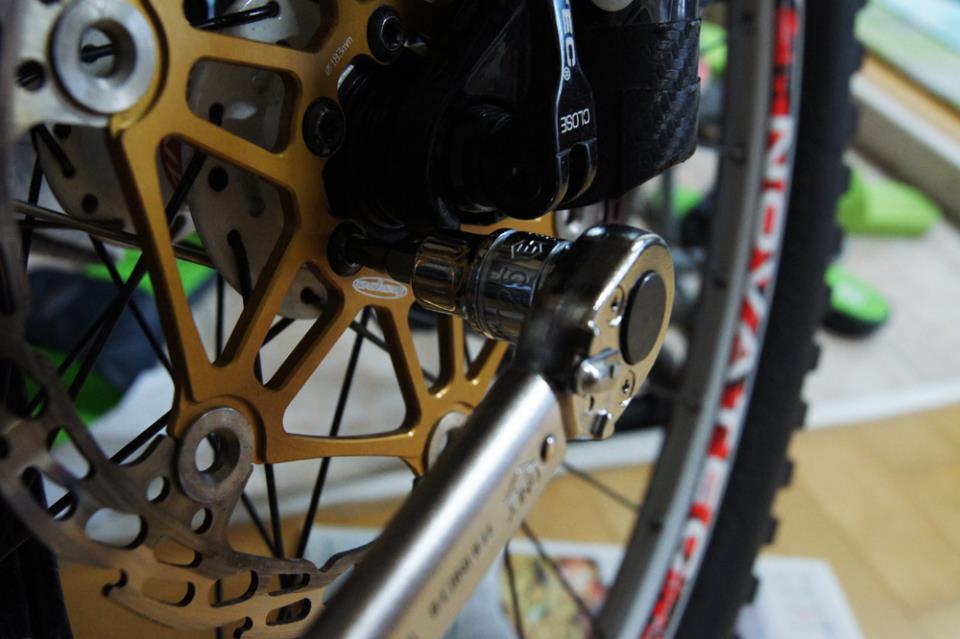

사용 사진인데요 여기서 조이는방향은 오로지 시계방향임으로

정방향 반대방향 선택레바를 사진과 반대로 하셔야 조이게됩니다.

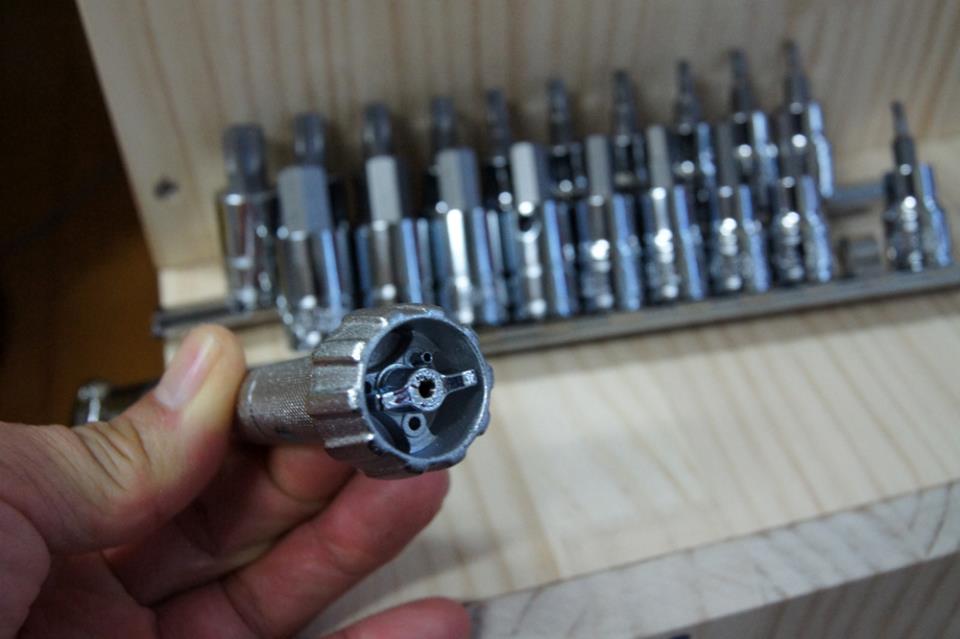

버니어다이얼 고정용 레버이고요 장시간 사용하지않을때엔

가능한 본체와 버니어다이얼등을 풀어놓고 보관하시면 좋을것 같습니다.

이제 봄철 시즌 시작인데요 충분한 장비로 정비하시고 안전하게 라이딩을 즐기셨으면 좋겠습니다.

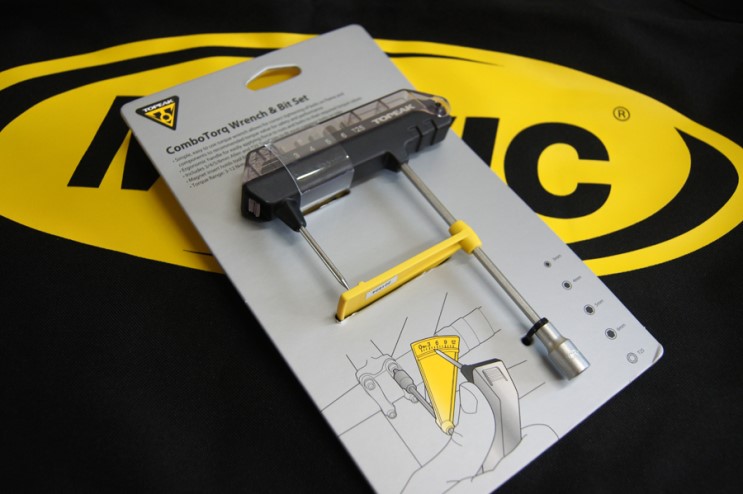

토픽 토크렌치

디자인은 상단 케이스에 다양한 렌치 복스알이 들어있으며

몸체엔 바늘 지침과 게이지 그리고 렌치소켓으로 이루어져있습니다.

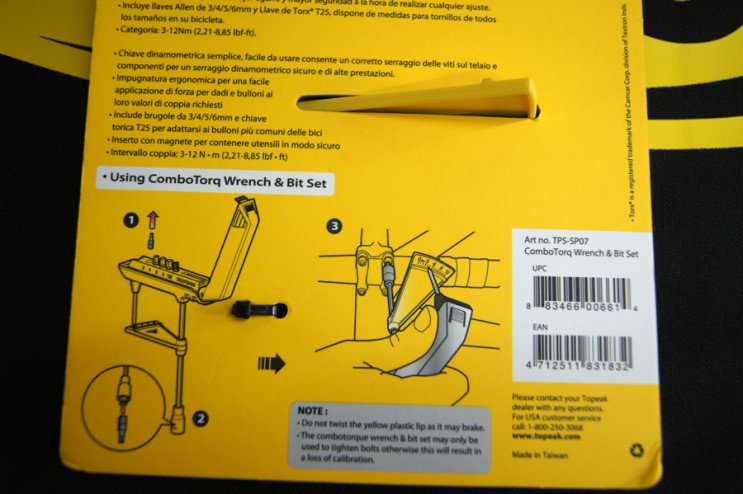

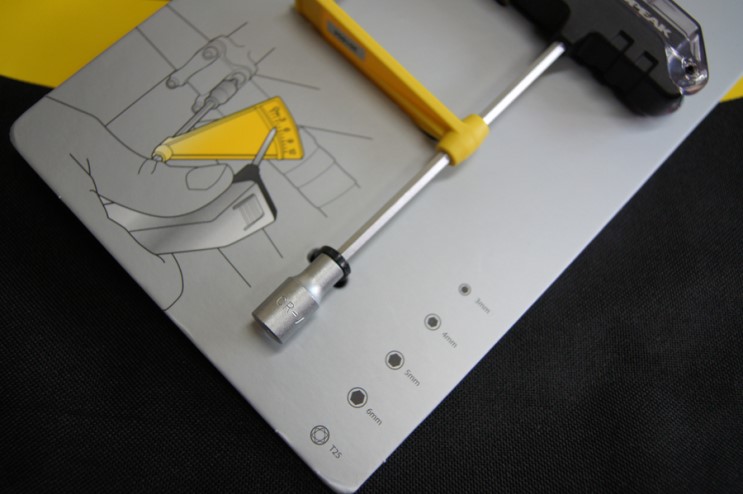

뒷면 설명서인데요

3/4/5/6미리 육각렌치와T25별렌치가 기본 구성품으로 되어있어 자전거에 두루 사용이 가능하게 되어있었습니다.


설명서 하단의 사용방법인데요

1) 사용할 렌치알을 케이스로부터 선택하시고 2)토크렌치 바디의 렌치소켓에 삽입을 해줍니다.

3) 부품에 적혀있는 규정토크를 확인후 조여주면 게이지에 지침이 가리키는 눈금이 토크값입니다.

초보도 사용이 가능한 쉬운 공구중 하나입니다.


토픽 콤보토크렌치 공구를 보시겠습니다.

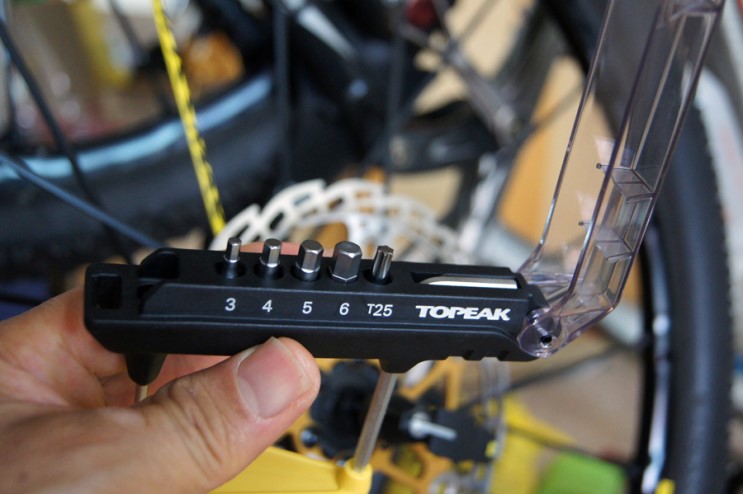

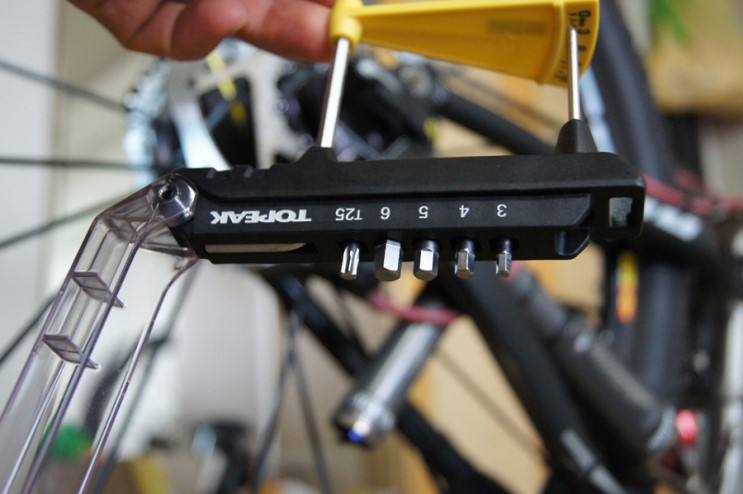

좌로부터 3미리 4미리 5미리 6미리 육각렌치와 로터등에 사용 가능한 T25별렌치가

케이스안에 들어있습니다.

토픽 토크렌치 공구 케이스는 이처럼 뒤집어도 안떨어지게 내부에 자석으로 되어있어

작은것에도 센스가 돋보입니다.

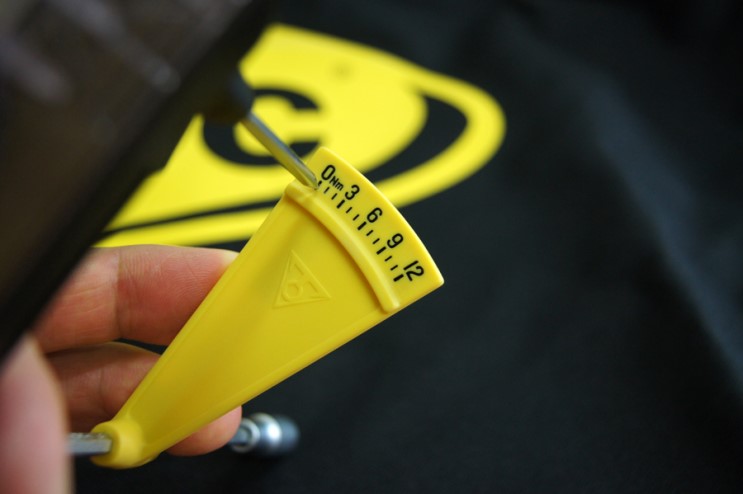

바디가 깔끔하며 노랑 게이지가 심플하게 보여집니다.

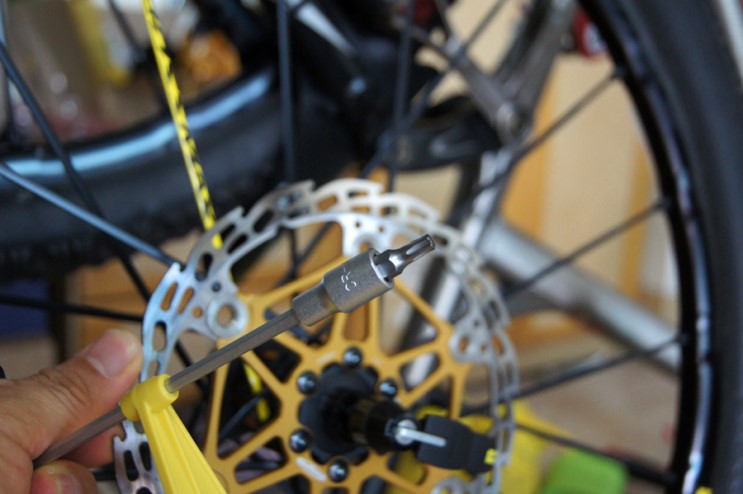

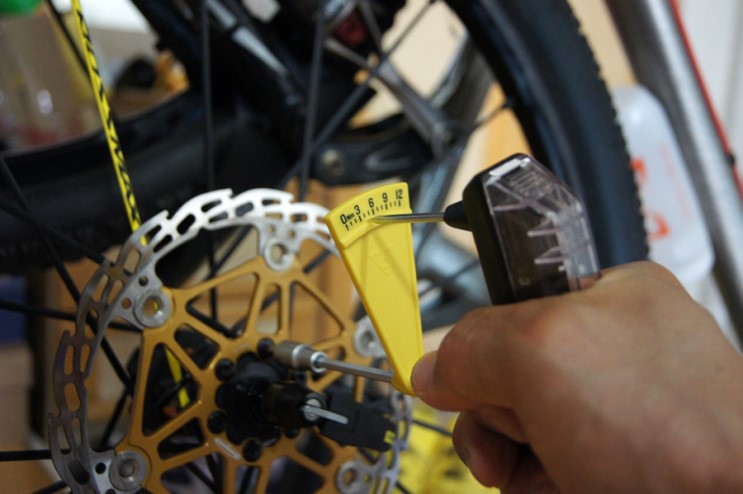

렌치소켓에 T25별렌치를 삽입하고 로터를 조여보겠습니다.

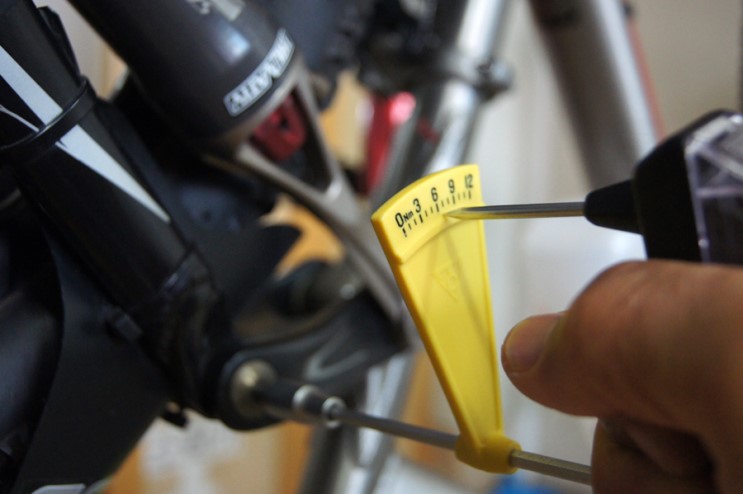

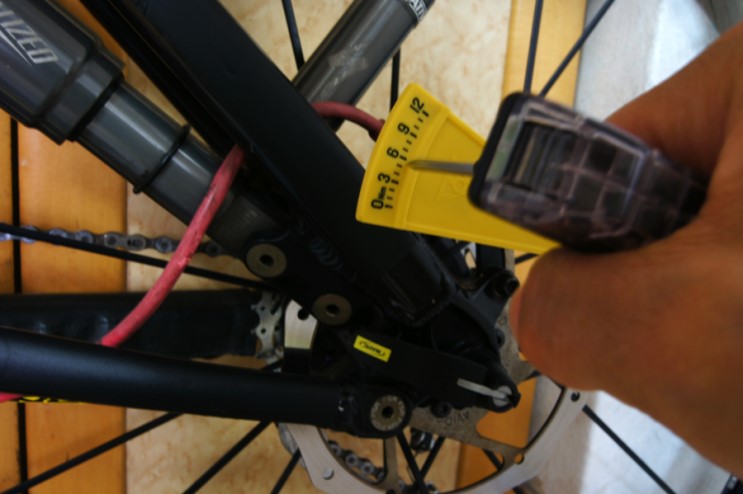

적정 토크인 5Nm 로 조여주는 이미지입니다.





링크 볼트도 유격을 확인해주는데요 풀샥의 링크볼트는 자주 확인하셔야

주행중 풀림으로인한 안전사고를 예방하여야겠습니다.


초 정밀 측정기기는 아니지만 가격대비 사용성이 뛰어나며

성능또한 아마추어가 사용하기엔 부족함이 없어보입니다.


적정 토크로 조여야 오버토크로인한 볼트 파손을 막을수있으며

적정 토크라도 자주 조이면 피로도로인한 절단사고가 날수있기때문에

자주 오래 사용한 볼트는 교환을 해줘야합니다.
